全自動熱成型機組是深圳市夏禹科（kē）技有限公（gōng）司5000㎡自有生產基地的核心成（chéng）型設備之一，承擔可降（jiàng）解餐盒、餐盤、杯（bēi）蓋、內托等熱成型容（róng）器的一次成型工（gōng）藝。本文圍繞熱成型機組的設備原理、核心規格、溫度與真空控製、模具係統（tǒng）與質量管控，係統拆解這一環節如何把PLA、CPLA、紙塑複合片材穩（wěn）定成型為薄壁餐具。
夏禹（yǔ）科技2013年成立，深耕可降解包裝定製13年，基地內18條生產線覆蓋吹膜（mó）、流延（yán）、熱成型、注塑、印刷與分切全工藝，熱成型機（jī）組與上遊片材擠出線、下遊衝切（qiē）分揀線協同，實現從片材到成品的（de）連續化生產。工（gōng）程師團隊可提供規格表、檢測報告（gào）與定製詢價。

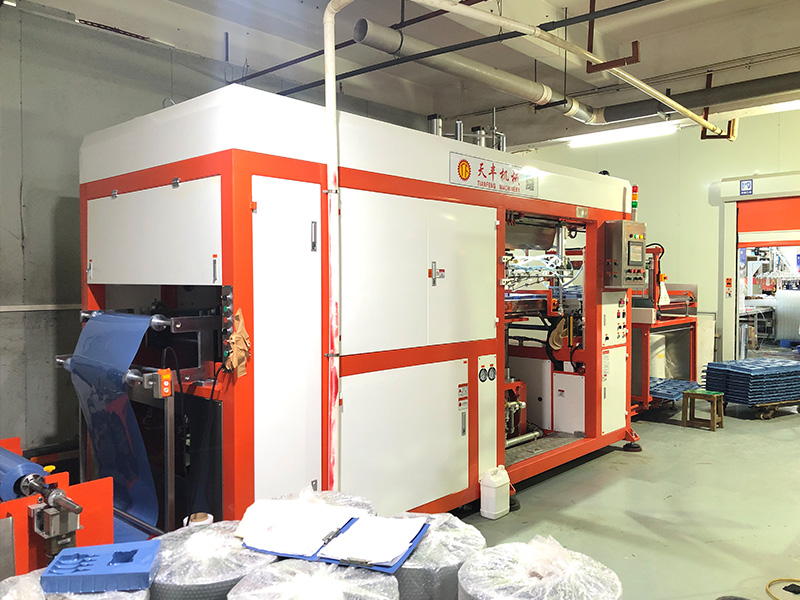

熱成型機組的（de）工作原理
從片（piàn）材到成品的連續成型鏈路
全自動熱成型采用「片材放卷—加熱軟化—模具成型—衝切脫（tuō）模—碼垛收集（jí）」的連續節拍。卷（juàn）狀片材經（jīng）放卷架（jià）進入鏈夾送料係統，在（zài）加熱工位被上下雙麵石英遠紅外或接觸式加熱板加熱到玻璃化轉變溫度以上、熔融溫度以下的高彈態區間，隨後進入成型工位，依靠真空與壓縮空氣把軟化片材貼合到模具型腔表（biǎo）麵，冷卻定型後再由衝切工位分離成品與廢邊。整條鏈路（lù）無需人工幹（gàn）預，單機即可完成餐盒類容器的批量成型。
正壓、真空與複合成（chéng）型的差異
純真空成型靠模腔抽真空形成壓差貼模，適合淺腔、薄壁產品；正壓（壓空）成型在（zài）片材上方施（shī）加0.4—0.6MPa壓縮空氣，貼模力（lì）更強，可（kě）成型深腔、清晰棱（léng）角的餐盒；複合成（chéng）型則結合柱塞輔助預拉伸，先用陽模柱塞（sāi）把片材機（jī）械下壓預分布，再施加真空（kōng）與壓空，使深腔產品壁厚分布更均（jun1）勻。夏禹科技針對可降解餐具壁薄、深腔、易破的特點，多采用柱塞輔助的複（fù）合成型，把壁厚均勻度控製（zhì）在標稱值（zhí）±12%以內。
熱成型（xíng）機組的核心規格
設備主要參數
| 參數項 | 數值範圍 | 說明 |
|---|---|---|
| 設備類型 | 全自動正壓真空複合熱成型機 | 夏禹科技（jì）基地18條產（chǎn）線之（zhī）一 |
| 成型麵積（jī） | 520×350—780×580mm | 單模成型台麵，決定單模（mó）出數 |
| 片材厚度 | 0.25—2.0mm | 覆蓋餐蓋薄壁到厚壁餐盒 |
| 片材（cái）幅寬 | 300—780mm | 匹配上（shàng）遊擠出片材（cái）幅寬 |
| 成型節拍 | 18—45模次每分鍾 | 隨產品深腔與壁厚浮動 |
| 單模模穴數 | 8—40穴 | 按餐盒尺寸排（pái）布 |
| 加熱功率 | 60—120kW | 上下雙區獨立分段控溫 |
| 真空度 | −0.085—−0.095MPa | 貼模成型關鍵壓（yā）差 |
| 壓空壓力 | 0.4—0.6MPa | 深腔棱角貼模（mó）力來源（yuán） |
產能與（yǔ）出數測（cè）算
熱成型機組的穩定產能結構：
- 單模出數：以750ml長方餐（cān）盒計（jì），單模約12穴，節拍28模（mó）次每分鍾，理論日（rì）產約（yuē）48萬隻
- 班（bān）次安排：24小時三班連續運行，留出換模與清（qīng）潔（jié）停機後實際產出約36—42萬隻每日
- 月產能：單（dān）機月產約1000萬隻餐盒，全（quán）車間多機疊加可達（dá）每（měi）月數千（qiān）萬隻
- 換模周期：標準餐盒模具更換約40—60分鍾，配合（hé）快換定位減少停機
- 排產周期：常規（guī）訂單10—15天交（jiāo）付，開模新品需另計模具（jù）周期15—25天
片材物（wù）料的適配窗（chuāng）口
可降解片材的熱成型特性
熱成型的成敗首先取決於（yú）片材本身的熱（rè）成型窗口。PLA、CPLA片（piàn）材結晶敏感，普通PLA加工窗口窄、耐熱差，熱成型溫度（dù）多在（zài）80—110℃，超溫就發黏（nián）粘模；經成核與退火處理的CPLA（結晶PLA）耐熱可提升到100℃以（yǐ）上，適合微波與熱食餐盒（hé）。紙塑複合片材以原紙（zhǐ）為（wéi）基材、淋膜PLA為阻隔層，成型時需（xū）兼顧紙纖（xiān）維不破裂與淋膜層（céng）不分離。夏（xià）禹科技按物料分檔設置加熱曲線與成型溫（wēn）度，避（bì）免一刀切導致的破壁與拉絲。
| 片材類型 | 成型溫度 | 典（diǎn）型產品 | 降解屬性 |
|---|---|---|---|
| PLA | 80—110℃ | 冷餐沙拉盒、透明杯蓋 | 工業堆肥（féi）可降解 |
| CPLA結晶PLA | 100—130℃ | 熱食餐盒、微波餐盤 | 工業堆肥可降解 |
| 紙塑複合 | 120—150℃ | 紙漿餐（cān）盒、紙碗內淋膜（mó） | 紙基（jī）可回收或堆肥 |
| PP礦物（wù）填（tián）充 | 140—165℃ | 循環餐盒、耐熱容器 | 可循環回（huí）收 |
含水率與片材預（yù）處（chù）理
上（shàng）機前的片材狀態控製：
- PLA與CPLA片材吸濕敏感，上機前需除濕（shī）存放，露點控製在−30℃以下、含（hán）水（shuǐ）率（lǜ）≤300ppm，否則成型起泡發白
- 片（piàn）材溫濕度需與車間一致，避免卷材內外溫差（chà）導致加熱不均
- 紙塑複合片材淋（lín）膜（mó）麵朝（cháo）向需（xū）統一，防止（zhǐ）淋膜層與模具貼合錯位
- 卷材張力恒定，鏈夾（jiá）送（sòng）料定位偏差控製在±0.5mm內，保證模穴對位
溫度場與加熱控（kòng）製
加熱是熱成型（xíng）最敏感的工序。機組加熱（rè）區通（tōng）常分上下兩層、縱橫多段獨立控溫，每段陶瓷或石英加熱單（dān）元由PID閉環（huán）根據片材吸熱曲線分配功率。可降解片材導熱慢、加工窗（chuāng）口窄，加熱過度會發黏拉絲、貼（tiē）模後破（pò）洞，加熱不足則成型不到位、棱角發圓（yuán）。
夏禹科（kē）技通過紅外測溫反（fǎn）饋與分區功率微調，把片材出加（jiā）熱區的表麵溫差控製在±3℃以內，保證同一模內各穴成型一致（zhì）。對於厚壁餐盒，采用預熱加補熱兩（liǎng）段升溫，避免表層過熱而芯層未軟化的（de）「皮（pí）硬芯（xīn）生」缺陷。
分區控溫還要應對車間環境溫度的季（jì）節（jiē）波動（dòng）。冬夏車間溫差（chà）可（kě）達十（shí）幾攝氏度，同一套（tào）加熱參數在不同季節會出現成型偏差，因此機組（zǔ）保留溫度補償係數，由操作端按（àn）環境溫度（dù）微調各區功率。加熱板與片材的間距、鏈夾送料速（sù）度也會影響吸熱量，三者需聯動標定。對於透明杯蓋一類對外觀敏感的產品，加熱不均會留（liú）下亮斑（bān）或霧（wù）斑，夏禹科技把這（zhè）類產品的溫區劃分得（dé）更細，並提高紅外（wài）測溫采樣頻率，確保每（měi）一模成型表麵均勻透亮。
升溫曲線與節（jiē）拍的平衡
加熱環節的關鍵平衡點：
- 節拍越快（kuài）、加熱時間越短（duǎn），需提高加熱功率密度，但易造成表麵過熱
- 厚壁產品采用低功率長時間（jiān）預熱，保證芯層充分軟化
- 薄壁透明產品采用高頻次低強度加熱，避免局（jú）部亮斑
- 每次換料換色後重新空跑調溫，確認穩定再投產，減少首批廢品
真空與壓空成（chéng）型控製
成型工（gōng）位的壓差與時序決定壁（bì）厚分布與脫模質（zhì）量。真空泵在（zài）成型（xíng）瞬間把模腔氣體抽至−0.085MPa以下，配合上（shàng）方壓空提（tí）供複合（hé）貼模力，柱塞預拉（lā）伸行程與下壓速度按產（chǎn）品深徑比標定。深腔餐盒若柱塞行程不足，會在底角形成壁厚過薄（báo）的拉伸薄區，承重與密封時易開裂；行程過大則頂部堆料。
機組通過伺服柱塞與可調時（shí）序，把成型、保壓、冷卻三段時間（jiān）精細分配，使深腔產品底（dǐ）部與側壁壁厚比維持在合（hé）理區間。冷卻工位以模具內置水道控溫，縮短定型時間並防止脫模回彈變形。
真空與壓空的時序配合尤其考（kǎo）驗工藝經驗。理想順序是（shì）柱塞先行預拉伸到（dào）設定行程，隨即模腔抽真空把片材初步貼附，再（zài）施（shī）加壓空補足深腔棱角的貼模力，三個動作的（de）銜接間隔以毫秒計。銜接過（guò）早會在片材尚未充分軟化時（shí）強行貼模而拉破，過晚則片材已局部冷卻導致棱角不（bú）清。
夏禹科技把這套時序（xù）固化為按產品（pǐn）分類的（de）工藝（yì）配（pèi）方，新產品打樣時由工程師標定、量產時鎖定參數（shù），避免不同班組憑手（shǒu）感調機造成批次波動。脫模環節配合壓縮空氣反吹與（yǔ）機械頂出，對易粘模的CPLA產品在型腔表麵做噴砂處理降低吸附，保證脫模順暢不（bú）留（liú）拉傷。
模具係統與快換（huàn）
模具結構與多穴排布
熱成型模（mó）具由陽模（mó）柱塞（sāi）、陰模型腔、衝切刀（dāo）模與冷卻水道組成。多穴排布在有限（xiàn）台麵（miàn）上盡量提高單模出數，同時（shí）要兼顧片材流動與各（gè）穴受熱均勻。模具材料以鋁合金為主，導熱快、加工易，型腔（qiāng）表麵經陽極氧化或噴砂處理改善脫模與（yǔ）外觀。衝切刀模與（yǔ）成型模分置或一（yī）體取決於產品，餐盒類多采用成型後獨立衝切，保證（zhèng）切邊光潔無毛刺。
換模（mó）與定位
換模環節的（de）效率與精度控製：
- 采用快換（huàn）定位銷與統一接口，標準餐盒模具更換約40—60分鍾
- 模具上機後先空跑（pǎo）調（diào）溫，確認型腔溫度均勻再投料，避免首批廢品
- 衝切刀（dāo）模與成（chéng）型模對位偏差（chà）控製在（zài）±0.3mm內，防止切偏廢邊（biān）
- 模具水道接口（kǒu）標準化，冷卻回路快速接駁縮短停機
成型質量管控
常見缺陷與對策
| 缺陷類型（xíng） | 成因 | 控製對策 |
|---|---|---|
| 壁厚不均 | 柱（zhù）塞行程或真空時序（xù）不當 | 標定柱塞（sāi）下壓速度與保壓時間 |
| 底（dǐ）角破洞 | 深腔拉伸（shēn）過薄（báo）、溫度過高 | 分區降溫、增加預拉伸 |
| 表麵發白起泡 | 片材含水率超標 | 上機前除濕、控製露點 |
| 切邊毛刺 | 刀模磨損或對位偏差 | 刀模刃磨、重新定位 |
| 脫（tuō）模變形 | 冷卻不足、回彈 | 延長冷（lěng）卻、增設抽風定型（xíng） |
在線（xiàn）與抽（chōu）檢管控
質量管控的多（duō）層校驗（yàn）：
- 在線視覺抽檢成型完整度與缺穴，異常即停機報警
- 每批抽測壁厚分布、重量公差，單隻重量（liàng）偏差控製在±5%以（yǐ）內
- 耐熱餐盒做沸水與微波（bō）耐受測試，確認無變形滲漏
- 承重（chóng）餐（cān）盒做堆疊與跌落（luò）測試，驗證底角強度
檢測合規與降解認證
可降解餐具既要滿足食品接觸安全，也要滿足降解性能。食品接觸方麵對標GB 4806.7-2023塑料材料及製（zhì）品、GB 4806.8紙和紙板製品；使用（yòng）安全對標GB/T 18006.3-2020一次性塑料餐飲具通用（yòng）技術（shù）要求中的耐溫、跌落、負重指標；降解性（xìng）能對標GB/T 38082、EN 13432工業堆肥與ISO 18606包裝可堆肥要（yào）求。
紙塑複合產品另需關注淋膜層遷移與可回收評價。夏禹科技按產品用途匹配檢測項目，提供第三方檢測報告與認證編號，便於品牌方與（yǔ）渠（qú）道核驗。
與替代成型方案的取（qǔ）舍
| 成型方案 | 代表產品 | 優勢 | 局限 |
|---|---|---|---|
| 熱成（chéng）型 | PLA餐盒（hé）、杯蓋、內托 | 節拍快、薄壁省料、模具（jù）成（chéng）本低 | 深腔壁厚分布需精細控製 |
| 注塑成型 | 厚（hòu）壁循環餐盒、刀（dāo）叉 | 尺寸精度高、壁厚可控 | 模具貴、單件料耗高 |
| 紙漿（jiāng）模塑 | 紙漿餐盒、緩衝內托 | 全紙基可（kě）堆肥、原料可再生 | 表麵較粗、防油需淋膜 |
三種方案各有適用邊界。熱成型在薄壁、大批量、低單價的餐盒杯蓋場景效率最高；注塑適（shì）合厚壁、高精度、可（kě）重複使用的循環餐具；紙漿模塑適合追求（qiú）全紙基與緩衝性能的場景。夏禹科技按客戶的承重、耐熱（rè）、降解（jiě）等級與成本目標，給（gěi）出成型工藝（yì）組合（hé）建議，避免單一工藝硬套所有需求。
選型評估要（yào）點
選定熱成型方案前需確認（rèn）的（de）關鍵信息：
- 產品用途：冷食、熱食還是微波，決定選PLA還是CPLA
- 承重（chóng）與容量：餐盒容積與（yǔ）堆疊承重，決定壁（bì）厚與片材厚度
- 降解等級：工業堆（duī）肥、家庭堆肥或（huò）可回收，對（duì）應不同（tóng）片（piàn）材與認（rèn）證
- 批量與交期：批量決定開模與排產，常規品現有模具可快速（sù）量產
- 印刷與外觀：是否需要表麵印（yìn）刷（shuā）、貼標或（huò）透明（míng）度要求
夏（xià）禹科技定製與交付能力
依托5000㎡自有基地與18條產線，夏禹科（kē）技的（de）熱成型環節與上（shàng）遊片材擠出、下遊衝切（qiē）分揀碼垛打通，可承接從片材定製到成（chéng）品交付的一（yī）體化訂單。常規餐盒杯（bēi）蓋品類（lèi）現有模具可直接量產（chǎn），常規訂單10—15天交付；非標產品支持開模定製，模具周期（qī）15—25天，打樣確認後批量量產。
工程師團隊按產品用途匹配片材配方與成型工藝，輸（shū）出（chū）規格表、檢測報（bào）告與認證編號，並支持小批量打樣與規模（mó）化量（liàng）產的平（píng）滑銜接，為品牌方（fāng）、餐飲（yǐn）連（lián）鎖與外賣（mài）平台提供可降解餐具的穩定供給。
常見問題
熱成型機組成型的可降解餐具能耐多（duō）高溫度（dù）？
取決（jué）於片材類型（xíng）。普通PLA片（piàn）材耐熱約50—60℃，適（shì）合冷餐沙拉盒與杯蓋；經結（jié）晶（jīng）處理的CPLA片材耐熱可達（dá）100℃以上，能用於熱食餐盒與微波加熱；紙（zhǐ）塑複合餐（cān）盒視淋（lín）膜（mó）配方耐熱約90—120℃。夏禹科技按產（chǎn）品用途選配片材，熱食與微波餐盒采（cǎi）用CPLA並通過GB/T 18006.3的耐溫測試，沸水與微波耐受驗證無變形滲漏後再批量交付。
熱成型和注塑生產可降（jiàng）解餐具有什麽區別？
核心區別在原料形態與適用產品。熱成型以（yǐ）卷狀片材為（wéi）原料（liào），靠加熱（rè）軟化加真空壓空（kōng）一次成（chéng）型，節拍快、薄壁省料、模具成本低，適合餐盒、餐盤、杯蓋、內托等薄壁大批量產品；注（zhù）塑以顆粒料熔融（róng）注入模腔，尺寸精度高、壁厚可控，適合刀叉勺、厚壁（bì）循環餐盒（hé）等高精度產品，但模具貴、單件料耗高。兩者壁厚控製對標GB/T 18006.3，夏禹科技按承重與耐熱需求選擇工藝。
單機的產能和交期大（dà）概是多少？
以750ml長方（fāng）餐盒計，單模約12穴、節拍28模次每分鍾（zhōng），理論日產約48萬隻，扣除換模清潔後實際約36—42萬（wàn）隻每日，單機月產約（yuē）1000萬隻，全車間（jiān）多機疊加可達每月數千萬隻。交期方麵，常規餐盒杯蓋現有模具10—15天交付；非標（biāo）產品需開模，模具周期15—25天，打樣（yàng）確認後再排產量產。具體（tǐ）交期按產品深腔、壁厚、模穴數與訂單量綜合測算。
怎麽判斷成型出來（lái）的餐具（jù）是不是真可降解？
關鍵看第三方檢測報告與認證編號。真可降解餐具應能提供GB/T 38082、EN 13432工業堆肥或ISO 18606包裝可堆肥（féi）認（rèn）證，明確片材為PLA、CPLA或紙（zhǐ）塑複合並標注品牌與配比；食（shí）品接觸安全對標GB 4806.7塑料製品（pǐn）或GB 4806.8紙製品。夏禹科技（jì）每批提供檢測報告與認證編號，並可溯源片材母料來（lái）源，便於品（pǐn）牌（pái）方與渠道核（hé）驗，避免摻普通PP或PS充當降解料。
深腔餐盒成型容（róng）易破底，怎麽解決？
深腔餐盒底角易因拉伸（shēn）過薄而破洞，控製（zhì）重點在柱塞預拉伸與溫度分區。夏禹科技采用伺服柱塞（sāi）輔助的複合成（chéng）型，先（xiān）用陽模柱塞機械下壓預分布片材，再施加（jiā）真空與（yǔ）0.4—0.6MPa壓空貼模，把底部（bù）與側壁（bì）壁厚比維持在合理區間；同時對底角區域分區降溫，避（bì）免局部過（guò）熱拉薄。成型後做堆疊承（chéng）重與（yǔ）跌落測試，確認底（dǐ）角強度（dù）合格後再量產，整體壁厚均（jun1）勻度控製在標稱值±12%以內。
可以按我的尺（chǐ）寸開模定製（zhì）餐盒嗎？
可（kě）以。夏禹科技支持非標餐盒、餐盤（pán）、內托的開模（mó）定製，依托5000㎡基地與18條產線，從片材配方到成（chéng）型衝切一體交付。流程為：確認產品用途、容（róng）量（liàng）、承重與降（jiàng）解等級（jí），輸出規格表與3D圖，開模周期約15—25天，打樣確認壁厚、耐熱與外觀後批量量產。常規品類如長方餐盒、圓碗、杯（bēi）蓋有現有模具可快速量產。模具尺寸精度對位控製在±0.3mm內，保證切邊光潔與模穴對位。
